Летно-технические характеристики фронтового бомбардировщика Су-24

30 октября 2012 года в 12.54 мск при выполнении облета перед плановой отправкой на ремонтный завод, в 67 км юго-восточнее аэродрома Шагол в Челябинской области в лесном массиве Еткульского района между населенными пунктами Лебедевка и Николаевка упал фронтовой бомбардировщик Су-24. Двое членов экипажа успели катапультироваться.

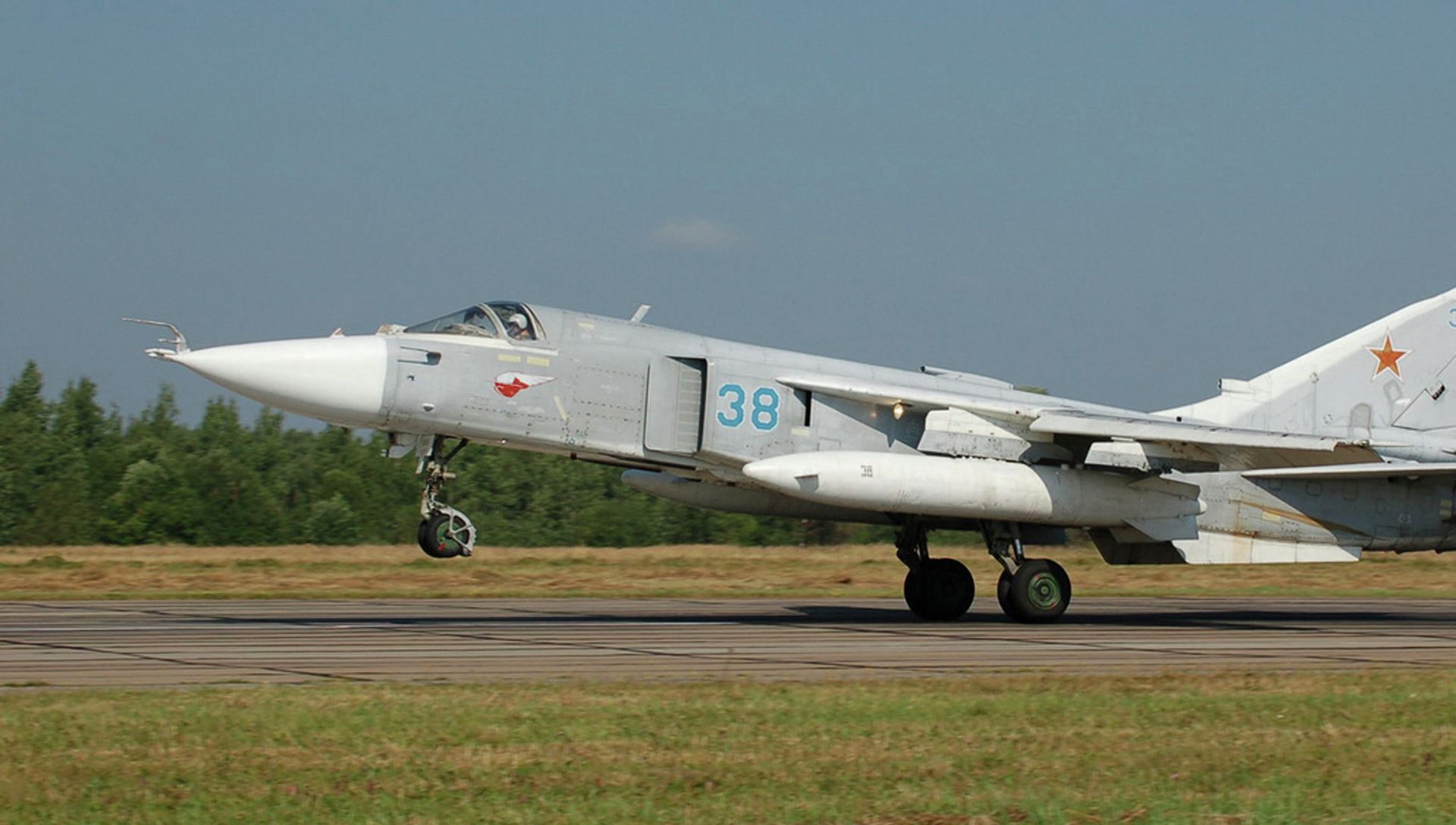

Су-24 - советский и российский фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей. Су-24 - один из наиболее массовых боевых самолетов современных российских ВВС.

Фронтовой бомбардировщик Су-24 был создан в 1960-е годы в ОКБ Павла Сухого. Серийный выпуск борбардировщика начался на Новосибирском авиапроизводственном объединении, где в декабре 1971 года взлетел головной серийный Су-24. В 1972 году он был принят на вооружение ВВС СССР, а в конце 1974 года первые Су-24 начали поступать в строевые части. В 1983 году был принят на вооружение Су-24М. С 1985 года на вооружение стала поступать модификация Су-24МК, имеющая новое бортовое электронное оборудование и систему дозаправки в воздухе. В конце 1980-х годов была создана новая модификация самолета в варианте тактического разведчика. Самолет получил обозначение Су-24МР. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 самолетов этого типа в различных модификациях, из них более 770 в модификации Су-24М и ее производных вариантах.

По состоянию на 2009 год, в составе ВВС РФ насчитывалось около 300 Су-24 различных модификаций, из них 56 - в авиации ВМФ.

Тактико-технические характеристики бомбардировщика Су-24:

Размах крыла - 17,64 / 10,37 м;

Длина самолета - 24,53 м;

Высота самолета - 6,19 м;

Площадь крыла - 55,17 / 51,02 кв.м;

Масса, кг:

пустого самолета - 22 320,

нормальная взлетная - 36000,

максимальная взлетная - 39700;

Тип двигателя - 2 ТРДФ НПО "Сатурн" АЛ-21-Ф-3А;

Тяга: нефорсированная - 2х76,49 кН ( х7800 кгс); форсированная - 2х110,32 кН (2х11250 кгс);

Максимальная скорость, км/ч: на высоте 11000 м - 2320, на уровне моря - 1400; Практическая дальность - 4270 км;

Боевой радиус действия - 560-1300 км; длина разбега - 850-900 м; длина пробега - 800-850 м; практический потолок - 17500 м; максимальная эксплуатационная перегрузка - 6.

Су-24 - это двухместный высокоплан нормальной аэродинамической схемы с высокомеханизированным крылом изменяемой в полете стреловидности и двумя двигателями с боковыми нерегулируемыми воздухозаборниками.

Конструкция бомбардировщика СУ-24 цельнометаллическая, используются в основном алюминиевые, а также титановый и магниевый сплавы. Кабина герметическая вентиляционного типа - с системой кондиционирования воздуха и кислородным оборудованием, оснащена двойным управлением, что повышает безопасность полета. Летчик и штурман расположены рядом, один возле другого. Для аварийного покидания машины служат катапультные кресла К-36Д/ДМ.

Су-24 оборудован современным электронным оборудованием, включающим в себя мощную бортовую цифровую вычислительную машину (БЦВМ). На Су-24 впервые установлена прицельно-навигационная система "Пума", в состав которой входит 13 подсистем: импульсно-доплеровский радиолокатор переднего обзора (РПО) "Орион-А", радиолокатор предупреждения о столкновении (РПС), радиолокационная командная линия (РКЛ) "Дельта ВМТ-6" для применения управляемых ракет, пеленгатор "Филин-Н" и другие.

На Су-24М стоит усовершенствованный вариант прицельно-навигационной системы ПНС-24 - ПНС-24М "Тигр", в состав которой входят также 13 подсистем, в том ччисле: импульсно-доплеровская РЛС "Орион-А", РЛС следования рельефу местности "Рельеф", оптико-электронная (лазерно-телевизионная) прицельная система "Кайра-24" для наведения УР, контейнерная станция обнаружения источников радиолокационного излучения "Фантасмогория" и др. Имеющаяся система управления вооружением СУО-1-6М сопряжена с бортовым цифровым вычислителем Ц8У-10-058К. Самолеты также оснащены бортовым комплексом обороны (БКО) "Карпаты", включающим в себя станцию предупреждения о радиолокационном облучении СПО-15, теплопеленгатор ЛО-82, станцию постановки активных помех СПС-161, устройство отстрела диполей и термоловушек АПП-50, блок управления.

Cамолет несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески, четырех подкрыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска свободно попадающих бомб калибром от 100 до 1500 кг, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм.

Су-24М может нести корректируемые бомбы: до четырех КАБ-500Кр с ТВ-наведением или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят управляемые ракеты (УР) Х-23 с пропорциональным радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.

Су-24М может нести более широкий спектр УР класса "воздух-поверхность" с неядерной БЧ, включая различные варианты ракет с активным и пассивным радиокомандным, лазерным и телевизионным наведением Х-25, Х-29, Х-58 и Х-59. В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М. На внешних узлах возможна подвеска до трех подвижных пушечных установок СППУ-6 с ГШ-б-23М.

В качестве оружия самообороны самолет может применять УР класса "воздух-воздух" с тепловой головкой самонаведения (ТГС) Р-60 (Р-60М).

Материал подготовлен на основе информации открытых источников
