Гиперболоид на Шаболовке

10 марта исполняется 70 лет с тех пор, как приступил к регулярной работе Московский телевизионный центр. Сигнал шел со знаменитой Шуховской телебашни, названной так в честь ее создателя – русского инженера, архитектора, и ученого, академика Владимира Григорьевича Шухова.

Владимир Шухов, который изобрел способ устройства сетчатых гиперболоидных башен, предложил проект башни в форме однополостного гиперболоида вращения.

Башня должна была состоять из девяти гиперболических пространственных секций, установленных друг на друге и прочно скрепленных между собой в единую высотную систему. Но первоначальные замыслы Шухова не удалось реализовать. В тяжелых условиях гражданской войны и блокады строительство столь высокой башни оказалось трудно выполнимым делом – не хватало металла, средств.

Шухов вынужден был откорректировать свой проект: вместо девяти секций он оставил только шесть, а высоту снизил до 150 метров. На возведение такой башни потребовалось всего 240 тонн металла, который выделили из резервных запасов военного ведомства.

10 марта исполняется 70 лет с тех пор, как приступил к регулярной работе Московский телевизионный центр. Сигнал шел со знаменитой Шуховской телебашни, названной так в честь ее создателя – русского инженера, архитектора, академика Владимира Григорьевича Шухова. ОН предложил проект башни в форме однополостного гиперболоида вращения.

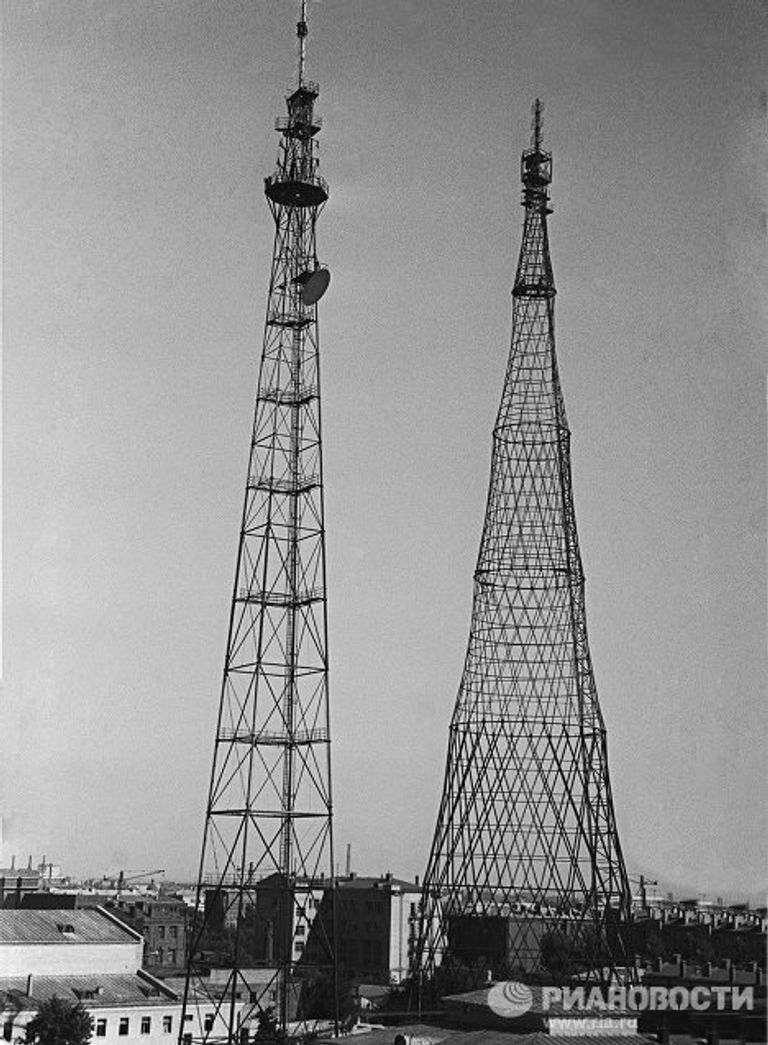

На фото: Антенные башни на территории московского телецентра на Шаболовке. Справа - Шуховская башня.

© РИА Новости / Аркадий Шайхет

Перейти в медиабанк

1 из 9

Постановление о строительстве башни было принято в 1919 году, так как возведенная в 1914 году Ходынская радиостанция уже не справлялась с постоянно растущим объемом радиограмм из столицы.

© РИА Новости / Борис Ельшин

2 из 9

По первоначальному проекту Шуховская радиобашня на Шаболовке достигала 350 метров и весила всего лишь 2200 тонн. Например, башня Эйфеля при высоте 305 метров весит 7300 тонн.

© РИА Новости / Валерий Шустов

3 из 9

Башня должна была состоять из девяти гиперболических пространственных секций, установленных друг на друге и прочно скрепленных между собой в единую высотную систему. Но первоначальные замыслы Шухова не удалось реализовать. В тяжелых условиях гражданской войны и блокады строительство столь высокой башни оказалось трудно выполнимым делом. Шухов вынужден был откорректировать свой проект: вместо девяти секций он оставил только шесть, а высоту снизил до 150 метров.

© РИА Новости / Владимир Вяткин

Перейти в медиабанк

4 из 9

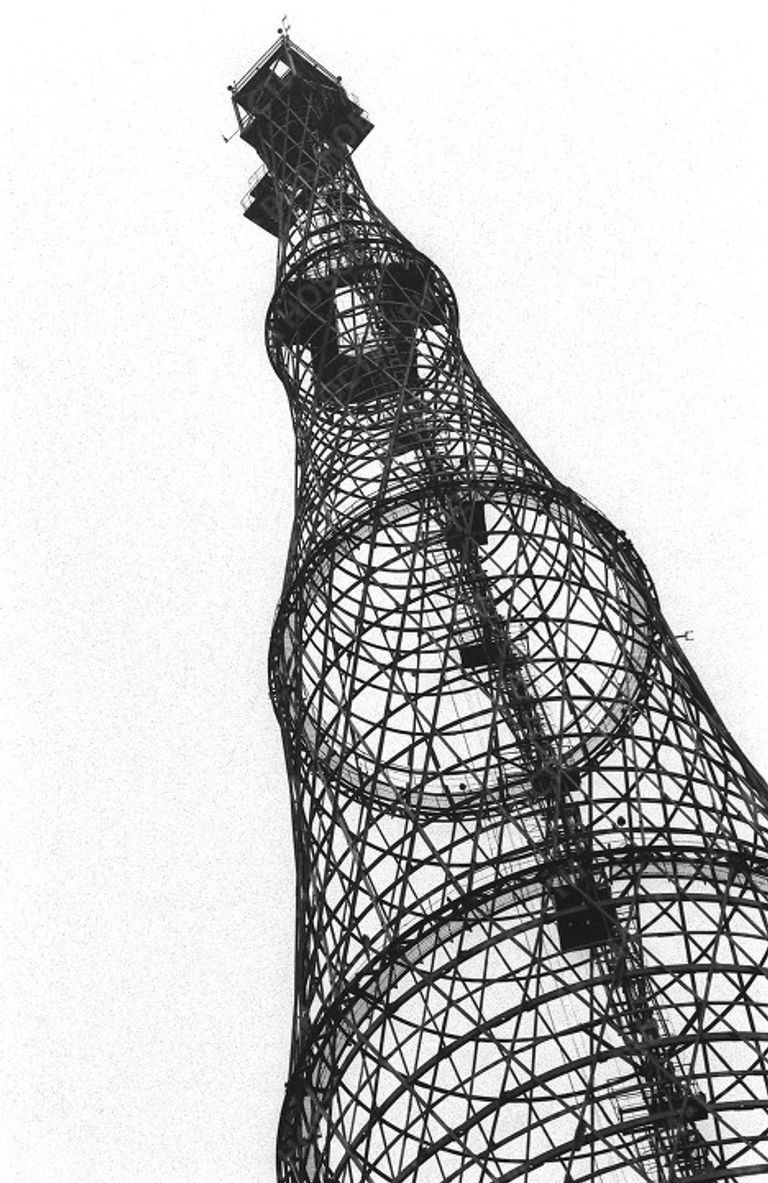

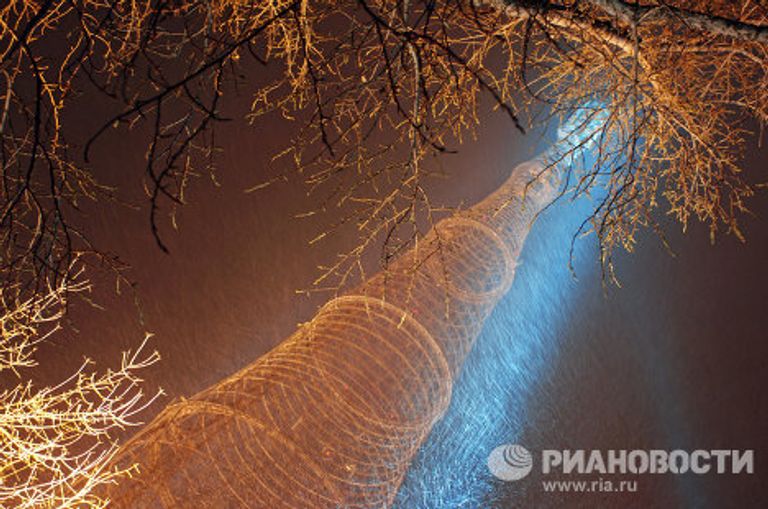

Шуховская башня имеет оригинальную изящную сетчатую конструкцию, благодаря чему достигается минимальная ветровая нагрузка, представляющая главную опасность для высоких сооружений. По форме секции башни представляют собой однополостные гиперболоиды вращения, сделанные из прямых балок, упирающихся концами в кольцевые основания. Ажурная стальная конструкция сочетает в себе прочность и легкость. При своей ажурности и невесомости башня оказалась на удивление прочной. В 1939 году в толстый трос, протянутый под углом от вершины башни до земли, врезался одномоторный самолет. Башня получила сильный удар, но проведенная экспертиза показала, что ей даже не потребовался ремонт.

© РИА Новости / Валерий Шустов

5 из 9

Круглый конусный корпус башни состоит из 6 секций высотой 25 метров каждая. Нижняя секция установлена на бетонном фундаменте диаметром 40 метров и глубиной 3 метра. Элементы башни скреплены на заклепках. Строительство башни велось без лесов и подъемных кранов. Верхние секции по очереди собирались внутри нижней и при помощи блоков и лебедок поднимались друг на друга. С установкой двух траверз и флагштока высота Шуховской башни достигла 160 метров.

© РИА Новости / Владимир Вяткин

Перейти в медиабанк

6 из 9

19 марта 1922 года с уникальной антенной башни началась трансляция радиопередач, которые принимались в отдаленных городах и на окраинах республики, а также многими европейскими радиостанциями. В конце 1937 года с Шуховской башни начались опытные телевизионные передачи, а с марта 1939 года приступил к регулярной работе Московский телевизионный центр. Долгие годы изображение Шуховской башни являлось эмблемой советского телевидения и заставкой многих телепередач, включая знаменитый "Голубой огонек". На фото: Композитор Ян Френкель (за роялем) принимает участие в телевизионной передаче "Голубой огонёк" в телецентре на Шаболовке.

© РИА Новости / Галина Кмит

Перейти в медиабанк

7 из 9

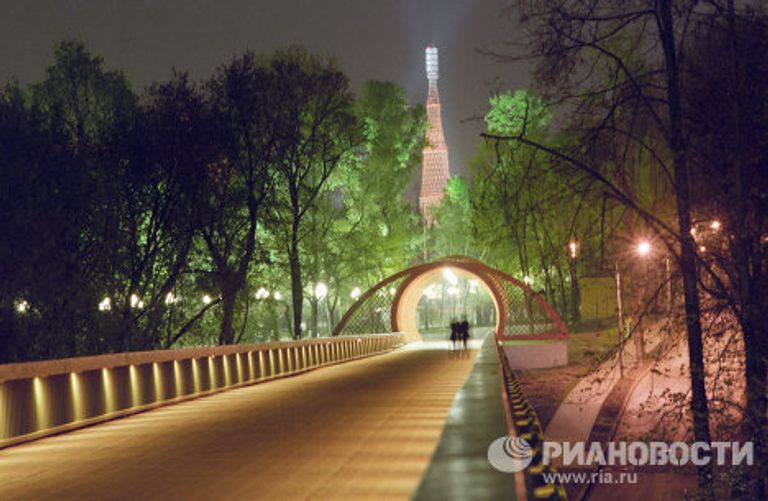

Шуховская башня на Шаболовке признана архитекторами всего мира выдающимся, уникальным шедевром инженерного искусства. Мировое значение Шуховской башни подтверждают экспозиции ее макетов на престижных архитектурных выставках Европы последних лет. На выставке "Инженерное искусство" в центре Помпиду в Париже изображение Шуховской башни использовалось как логотип. На фото: Вид на Шуховскую башню с Андреевского моста.

© РИА Новости / Валерий Шустов

Перейти в медиабанк

8 из 9

Шуховская башня никогда не реставрировалась. По свидетельствам специалистов, она находится в большой опасности – металл уже сильно подвержен коррозии; "ноги" башни забетонированы (раньше они подвижно крепились к основе, теперь же нагрузка на башню увеличена, что приводит к деформации) и др. Конструкция башни очень специфична, поэтому и реставрацию произвести очень сложно. В настоящее время обсуждается вопрос о реставрации башни в ее первозданном виде и идея создания у подножия шедевра архитектуры рекреационно‑туристической инфраструктуры, включающей "Шуховский центр науки, культуры и искусства".

© РИА Новости / Владимир Вяткин

Перейти в медиабанк

9 из 9
