Реактивная система залпового огня БM‑21 "Град". Справка

Полевая 122-мм дивизионная реактивная система залпового огня БМ-21 "Град" предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров.

Цхинвали прекратил свое существование - это руины, соизмеримые со сталинградскими. В городе "нет водоснабжения, все ясли, школы, единственная больница разбиты в первый день". Об этом заявил замглавы Генштаба ВС РФ генерал-полковник Анатолий Ноговицын на брифинге в РИА Новости. При обстреле города применялись системы залпового огня "Град".

Полевая 122-мм дивизионная реактивная система залпового огня (РСЗО) БМ-21 "Град" предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения артиллерийских и минометных батарей, командных пунктов и других целей.

Разработка системы была начата в соответствии с постановлением Правительства СССР от 30 мая 1960 года. Две опытные установки БМ-21 прошли заводские испытания в конце 1961 года. С 1 марта по 1 мая 1962 года в Ленинградском Военном округе прошли Государственные полигонно-войсковые испытания комплекса "Град". Система была принята на вооружение 28 марта 1963 года, серийное производство было развернуто в 1964 году.

Тактико-технические характеристики РСЗО "Град"

Калибр - 122 мм

Вес БМ в боевом положении - 13700 кг

Вес БМ без снарядов и расчета - 10870 кг

Габаритные размеры в походном положении -7350х2400х3090 мм

Дальность стрельбы минимальная - 5000 м

Дальность стрельбы максимальная - 40000 м

Точность (рассеивание) - 90 м

Расчет - 3 чел.

Количество направляющих - 40

Перевод системы из походного положения в боевое - 3,5 мин.

Мощность двигателя - 180 л.с.

Максимальная скорость (по шоссе) - 75 км/ч.

РСЗО "Град" состоит из боевой машины БМ-21 на шасси "Урал-375"; системы управления огнем; 122‑мм неуправляемых реактивных снарядов; транспортно‑заряжающей машины 9Т254. В составе батареи РСЗО БМ-21 имеется машина управления 1В110 "Береза" на шасси автомобиля ГАЗ-66, обеспечивающая подготовку данных для стрельбы.

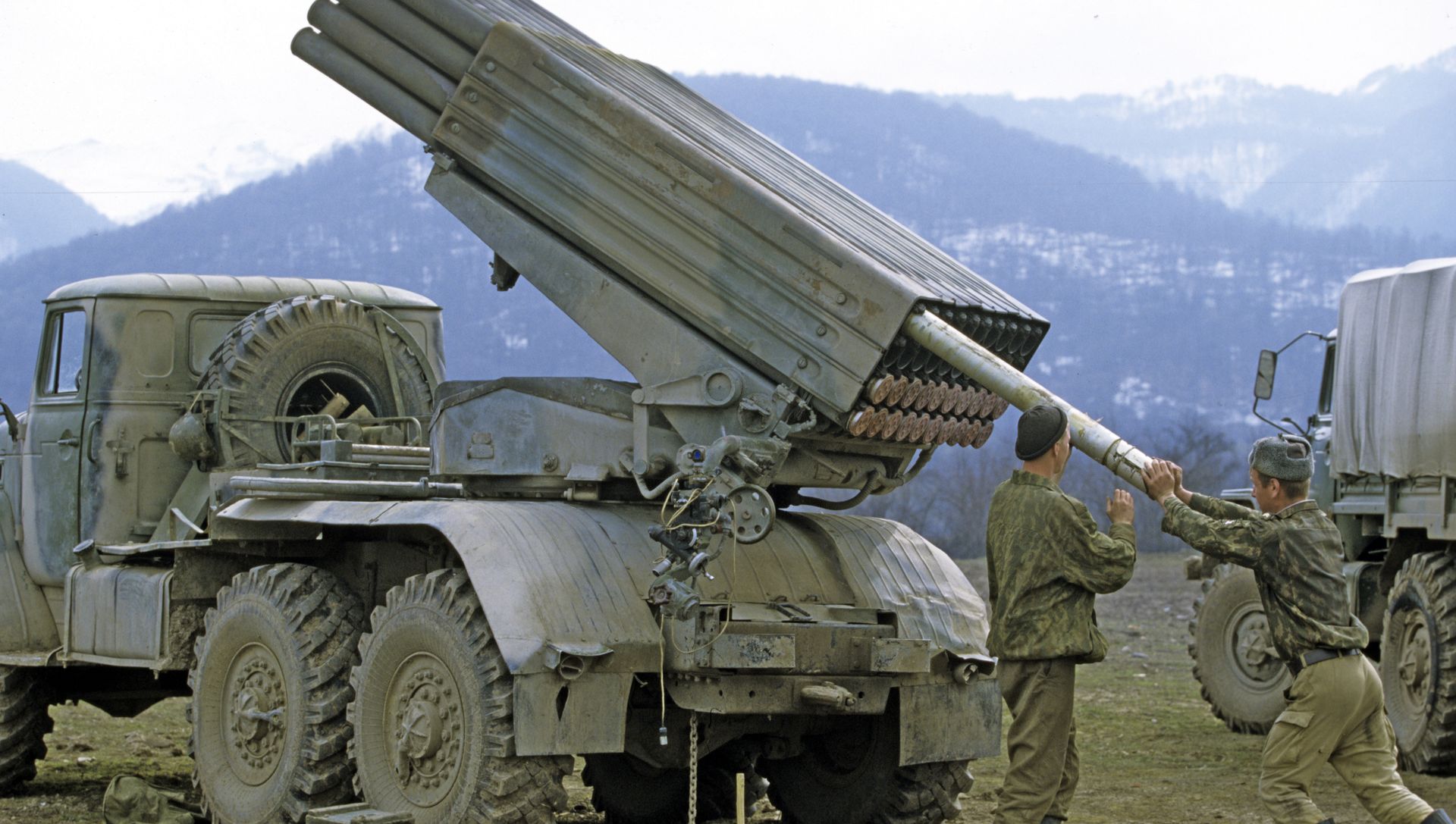

Боевая машина БМ-21 разработана по классической схеме с размещением артиллерийской части в корме автомобильного шасси. Артиллерийская часть представляет собой пакет из 40 трубчатых направляющих, установленный на поворотном основании с возможностью наведения в вертикальной и горизонтальной плоскостях. Направляющие имеют длину 3 м, внутренний диаметр гладкого канала ствола составляет 122,4 мм. Направляющие расположены в четыре ряда по десять труб в каждом, образуя таким образом пакет. Механизмы наведения позволяют наводить пакет направляющих в вертикальной плоскости в диапазоне углов от 0° до +55°. Угол горизонтального обстрела равен 172° (102° влево от автомобиля и 70° вправо).

Система управления огнем позволяет вести стрельбу как одиночными выстрелами, так и залпом. При этом работой датчика импульсов, обеспечивающего срабатывание пирозапалов двигателей реактивных снарядов, можно управлять как с помощью токораспределителя, установленного в кабине БМ‑21, так и с помощью выносного пульта на расстоянии до 50 метров. Продолжительность полного залпа составляет 20 секунд. Стрельбу можно вести в широком температурном диапазоне от -40° С до +50° С. Перевод системы из походного положения в боевое занимает 3,5 минуты.

Ходовая часть пусковой установки представляет собой шасси грузового автомобиля повышенной проходимости "Урал-375Д" (колесная формула 6х6). Это шасси имеет V-образный восьмицилиндровый карбюраторный двигатель ЗИЛ-375, развивающий при 3200 об./мин. максимальную мощность 180 л. с. Коробка передач - пятиступенчатая. При движении по шоссе она развивает максимальную скорость 75 км/час. Глубина преодолеваемого без предварительной подготовки брода составляет 1,5 м. Пусковая установка БМ-21 оборудована средствами пожаротушения и радиостанцией Р‑108М.
 Модернизированная в сентябре 2001 года БМ-21-1 (индекс 2Б17) изготавливается на дизельном шасси Урал-4320 с автоматизированной системой управления наведением и огнем (АСУНО), спутниковой навигационной системой (НАП СНС), аппаратурой подготовки и пуска (АПП).

Для РСЗО БМ-21 был разработан 122-мм неуправляемый реактивный снаряд. Корпус снаряда изготавливается не традиционной обработкой резанием из стальной болванки, а высокопроизводительным методом раскатки и вытяжки из стального листа. Такой способ используется при производстве гильз артиллерийских боеприпасов. Другой особенностью реактивного снаряда РСЗО БМ‑21 являются складывающиеся плоскости стабилизатора, которые в закрытом положении удерживаются специальным кольцом и не выходят за габариты снаряда.

Основными типами боеприпасов являются: осколочно-фугасный снаряд 9М21ОФ (9М22У); осколочно-фугасный снаряд 9М28Ф; комплект из семи снарядов 9М519-1...7 для создания радиопомех; снаряд с кассетной головной частью 3М16 для дистанционной постановки противопехотных мин; снаряд с кассетной головной частью 9М28К для дистанционной постановки противотанковых мин; осколочно-фугасный снаряд 9М521; осколочно-фугасный снаряд 9М522 с отделяемой ГЧ; снаряд 9М217 с кассетной ГЧ, оснащенной самоприцеливающимися боевыми элементами; снаряд 9М218 с кассетной ГЧ, оснащенной кумулятивно-осколочными боевыми элементами.

Возможна также стрельба химическими снарядами 9M21, зажигательными снарядами 9М22С, дымокурящими снарядами 9М43 (десять снарядов этого типа создают сплошную завесу из дыма на площади 50 гектаров), агитационными снарядами 9М28Д, а также осветительными снарядами 9М42, освещающими на местности круг диаметром 1000 м с высоты 450-500 м в течение 90 секунд.

Материал подготовлен на основе информации РИА Новости и открытых источников
