Как устроен Большой адронный коллайдер

Большой адронный коллайдер (БАК) - самый большой в истории ускоритель элементарных частиц, созданный физиками со всего мира, вновь готовят к запуску - спустя год после аварии, которая вывела установку из строя.

© CERNБольшой адронный коллайдер (БАК) - самый большой в истории ускоритель элементарных частиц, созданный физиками со всего мира, вновь готовят к запуску - спустя год после аварии, которая вывела установку из строя.

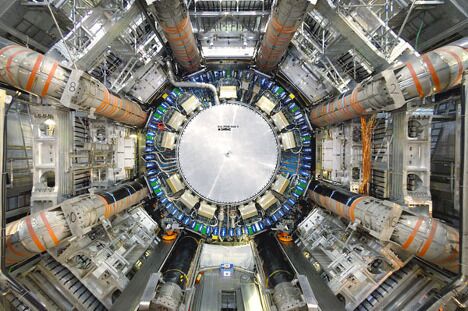

Большой адронный коллайдер
1 из 19
Большой адронный коллайдер (БАК) - самый большой в истории ускоритель элементарных частиц, созданный физиками со всего мира, вновь готовят к запуску - спустя год после аварии, которая вывела установку из строя.
© CERNБольшой адронный коллайдер (от английского сollide - "сталкиваться"), созданный Европейской организацией ядерных исследований (ЦЕРН) при участии нескольких тысяч ученых из 85 стран, будет разгонять протоны, частицы, из которых состоят ядра атомов, принадлежащие к классу адронов, до энергии 7 тераэлектронвольт.

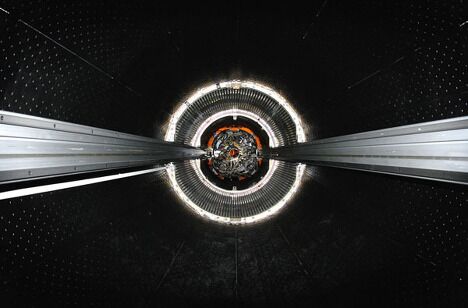

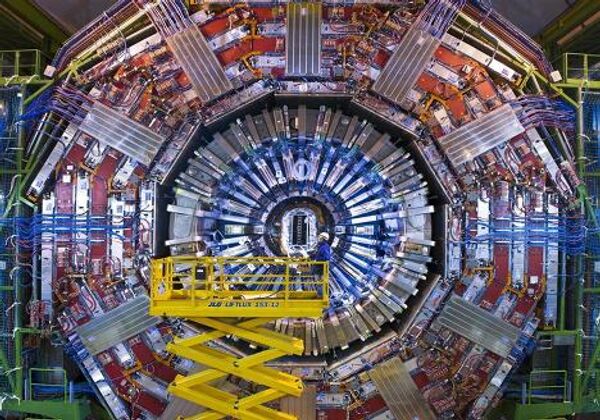

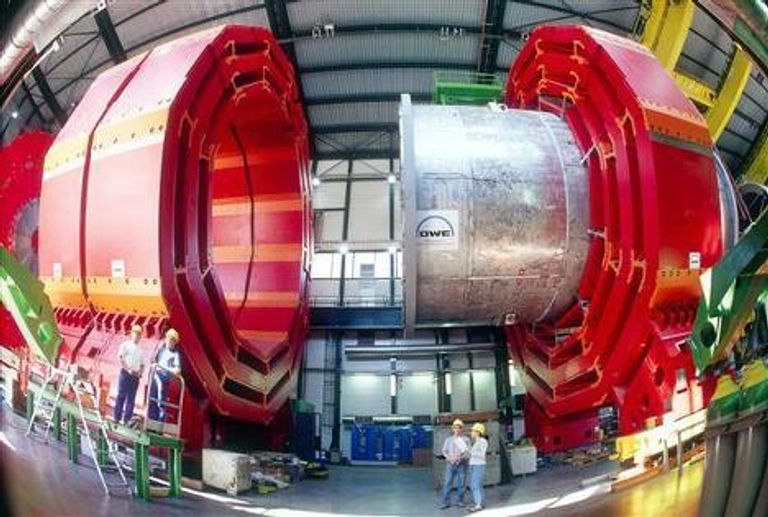

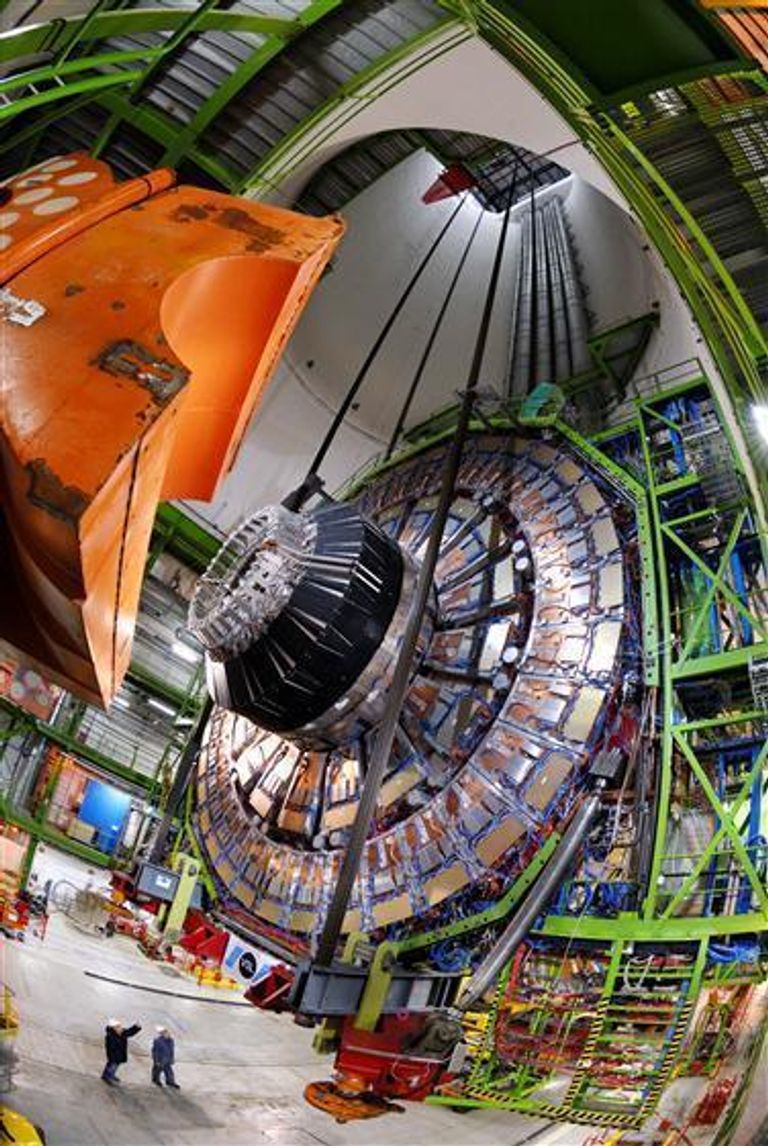

Большой адронный коллайдер - детектор CMS
2 из 19
Большой адронный коллайдер (от английского сollide - "сталкиваться"), созданный Европейской организацией ядерных исследований (ЦЕРН) при участии нескольких тысяч ученых из 85 стран, будет разгонять протоны, частицы, из которых состоят ядра атомов, принадлежащие к классу адронов, до энергии 7 тераэлектронвольт.
© CERNВ четырех точках кольца коллайдера пучки протонов будут сталкиваться, порождая множество частиц и излучение, которое будет фиксироваться с помощью детекторов. Два из них - ATLAS и CMS - являются детекторами "общего назначения", а два других - ALICE и LHCb - специализированными.

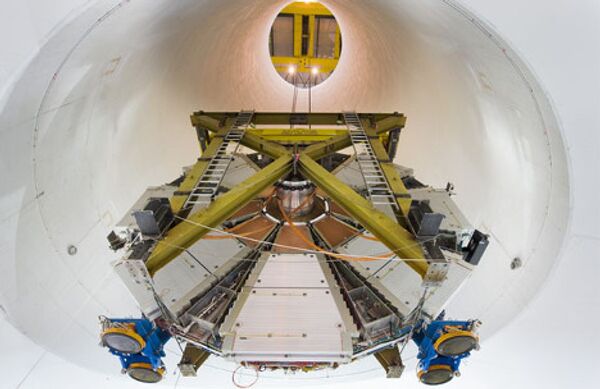

Большой адронный коллайдер - детектор ALICE
3 из 19
В четырех точках кольца коллайдера пучки протонов будут сталкиваться, порождая множество частиц и излучение, которое будет фиксироваться с помощью детекторов. Два из них - ATLAS и CMS - являются детекторами "общего назначения", а два других - ALICE и LHCb - специализированными.

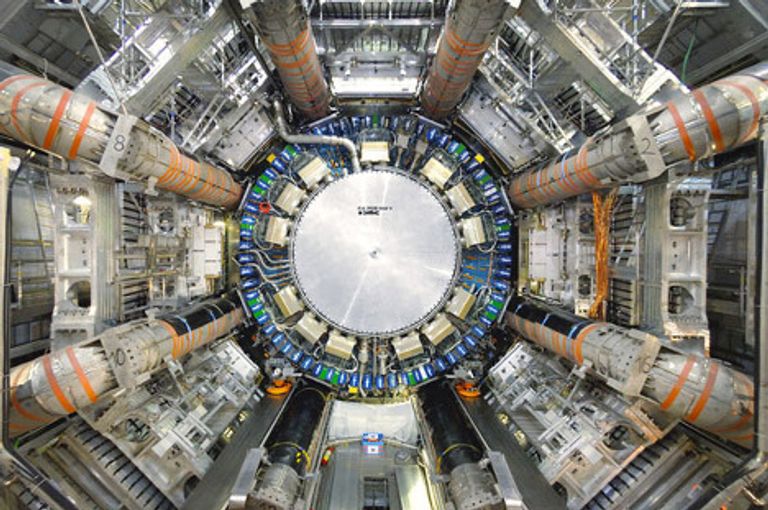

© CERNДетектор ATLAS является самым большим в истории такого рода устройством.

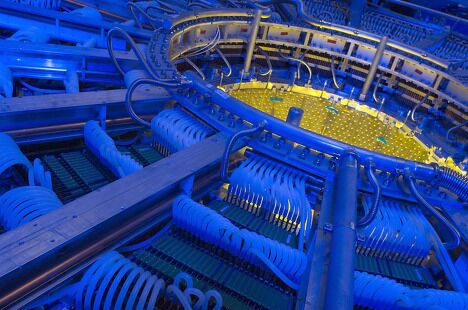

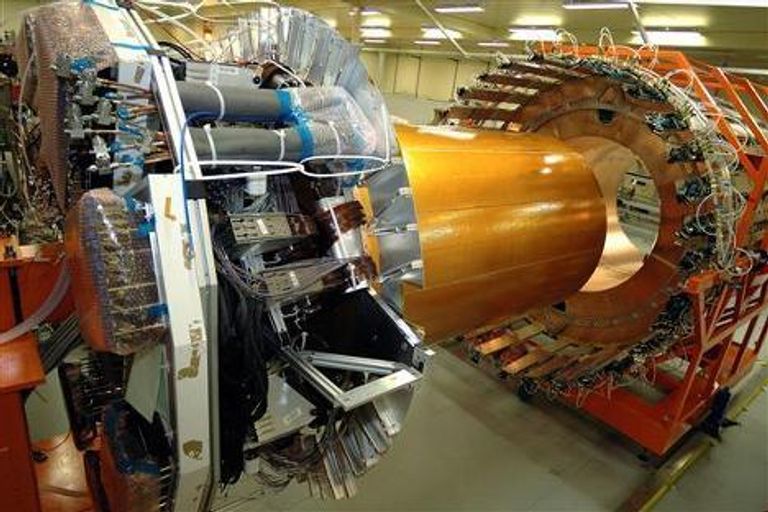

Большой адронный коллайдер - детектор ATLAS
4 из 19
Детектор ATLAS является самым большим в истории такого рода устройством.
© CERNИменно он в паре с CMS поможет ученым обнаружить следы бозона Хиггса - частицы, которая в рамках существующих теорий объясняет наличие массы у элементарных частиц.

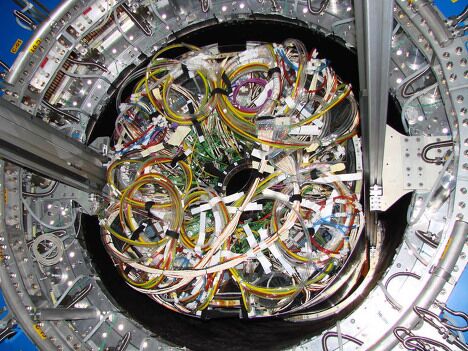

Большой адронный коллайдер - детектор CMS
5 из 19
Именно он в паре с CMS поможет ученым обнаружить следы бозона Хиггса - частицы, которая в рамках существующих теорий объясняет наличие массы у элементарных частиц.
© CERNПоиск этой частицы считается одной из главный задач всего проекта.

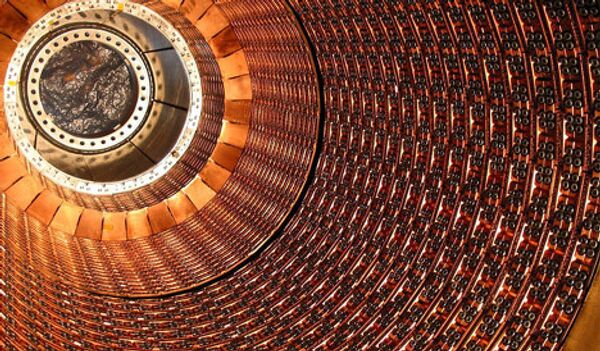

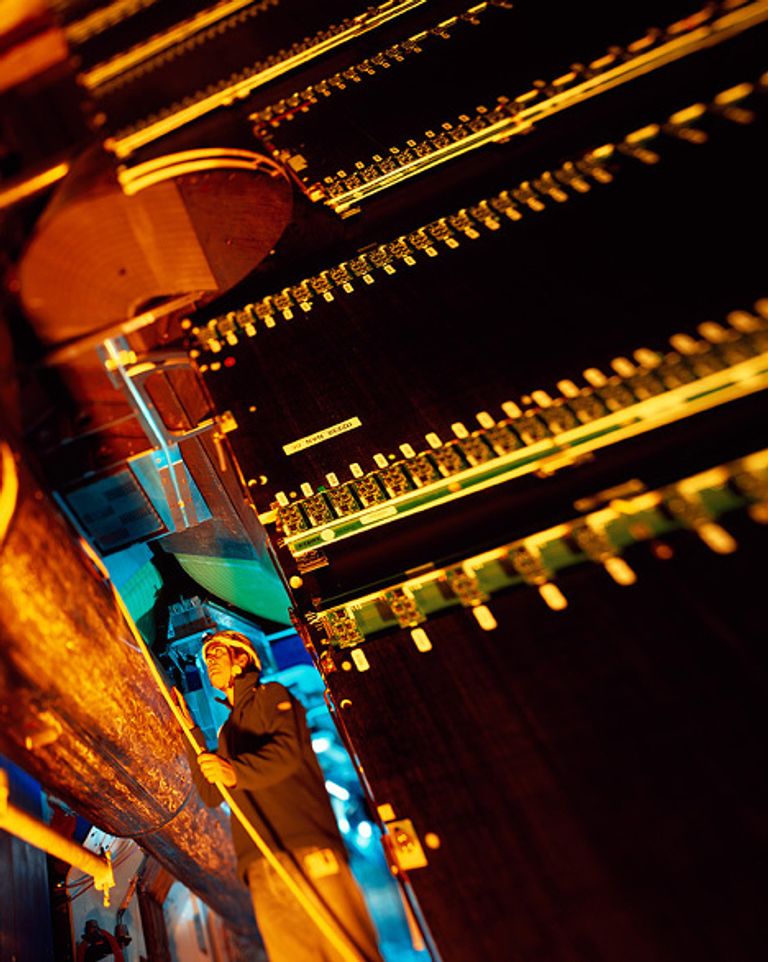

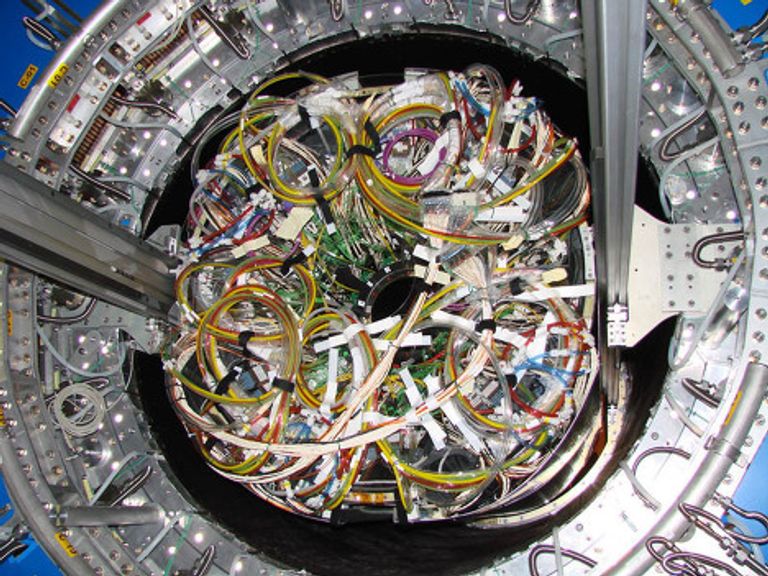

Большой адронный коллайдер - детектор ALICE
6 из 19
Поиск этой частицы считается одной из главный задач всего проекта.
© CERNДетектор ALICE предназначен для фиксации результатов другого эксперимента - столкновений ядер атомов свинца, разогнанных на коллайдере.

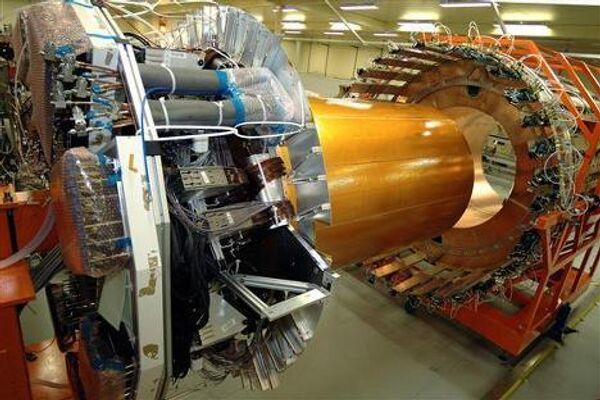

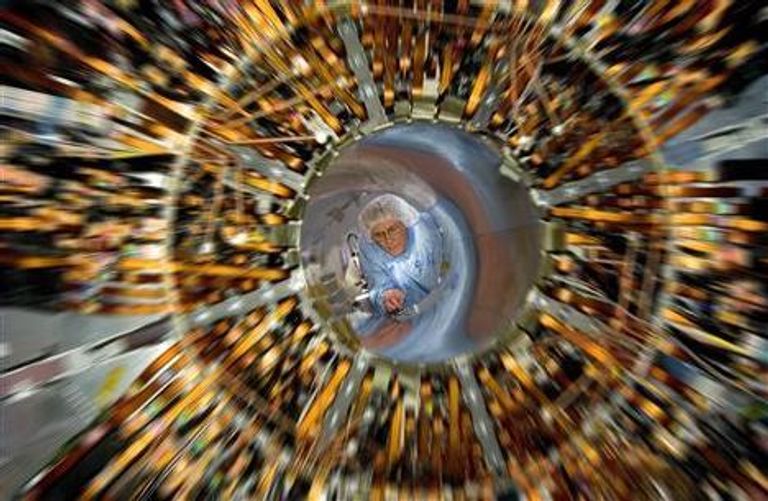

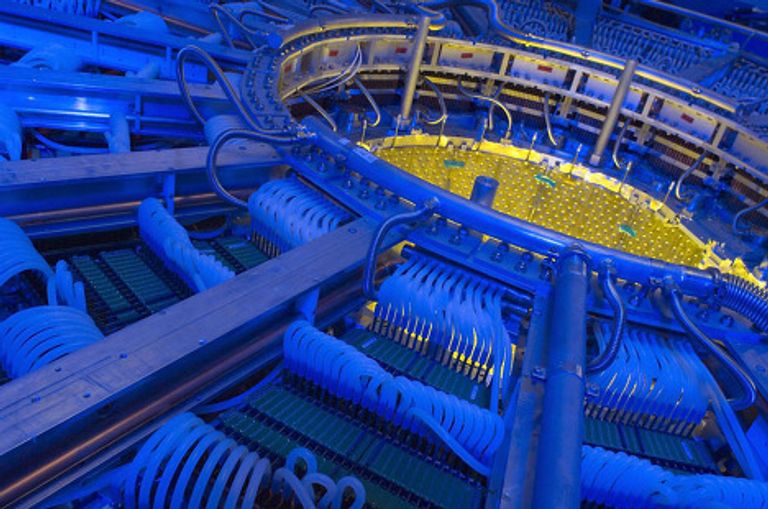

Большой адронный коллайдер - детектор ALICE
7 из 19
Детектор ALICE предназначен для фиксации результатов другого эксперимента - столкновений ядер атомов свинца, разогнанных на коллайдере.
© CERNЭти столкновения, как рассчитывают ученые, помогут им узнать больше о так называемой кварк-глюонной плазме - состоянии вещества в первые мгновения после Большого взрыва.
Большой адронный коллайдер - детектор ALICE
8 из 19
Эти столкновения, как рассчитывают ученые, помогут им узнать больше о так называемой кварк-глюонной плазме - состоянии вещества в первые мгновения после Большого взрыва.
© CERNLHCb необходим для изучения асимметрии между материей и антиматерией, путем исследования взаимодействий частиц, содержащих так называемые b-кварки.

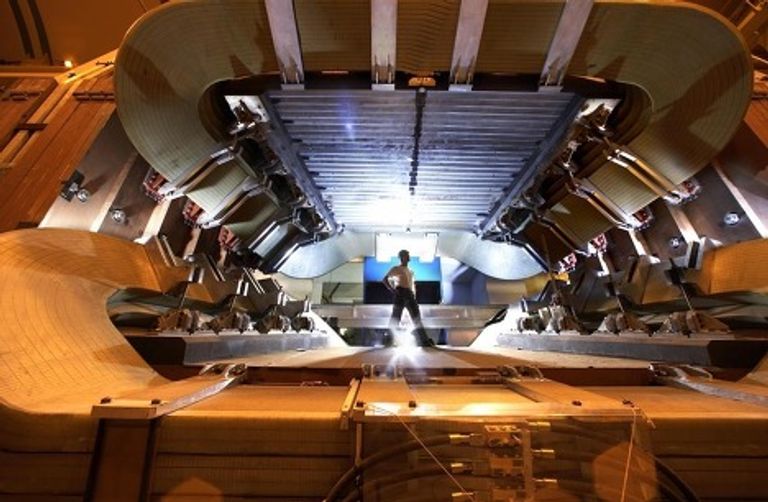

Большой адронный коллайдер - детектор LHCb
9 из 19
LHCb необходим для изучения асимметрии между материей и антиматерией, путем исследования взаимодействий частиц, содержащих так называемые b-кварки.
© Maximilien Brice/CERNБлагодаря этому эксперименту ученые надеются приблизиться к ответу на вопрос "почему в наблюдаемой Вселенной нет антиматерии".

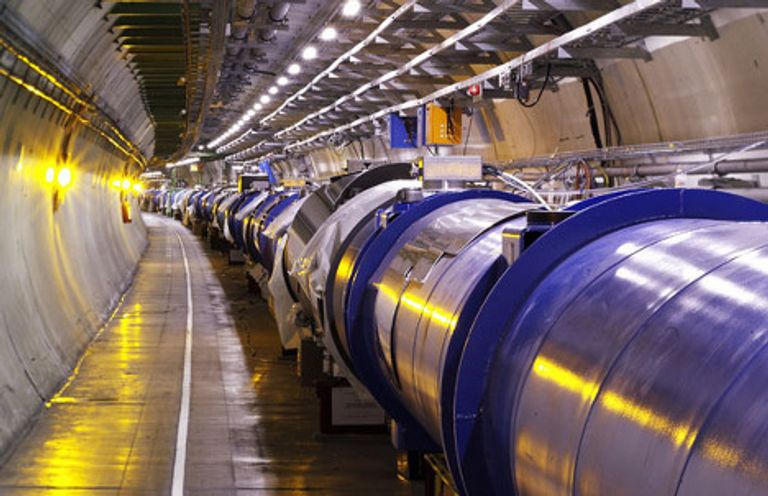

Большой адронный коллайдер
10 из 19
Благодаря этому эксперименту ученые надеются приблизиться к ответу на вопрос "почему в наблюдаемой Вселенной нет антиматерии".
© Maximilien Brice/CERNИдея сооружения Большого адронного коллайдера появилась еще в 1984 году. Однако официально этот замысел был одобрен лишь десять лет спустя.
Большой адронный коллайдер
11 из 19
Идея сооружения Большого адронного коллайдера появилась еще в 1984 году. Однако официально этот замысел был одобрен лишь десять лет спустя.
© Maximilien Brice/CERNСтроительство БАК началось в 2001 году, когда завершил работу другой ускоритель – Большой электрон-позитронный коллайдер (Large Electron–Positron Collider, LEPC).
Большой адронный коллайдер
12 из 19
Строительство БАК началось в 2001 году, когда завершил работу другой ускоритель – Большой электрон-позитронный коллайдер (Large Electron–Positron Collider, LEPC).
© CERNОсенью 2008 года Большой адронный коллайдер был остановлен из-за аварии, произошедшей через несколько дней после запуска.
Большой адронный коллайдер
13 из 19
Осенью 2008 года Большой адронный коллайдер был остановлен из-за аварии, произошедшей через несколько дней после запуска.
© CERNДефектный электрический контакт с высоким сопротивлением привел к выходу магнитов из сверхпроводящего состояния, а затем к аварии в системе охлаждения.
Большой адронный коллайдер
14 из 19
Дефектный электрический контакт с высоким сопротивлением привел к выходу магнитов из сверхпроводящего состояния, а затем к аварии в системе охлаждения.
© CERNВ туннель коллайдера выплеснулось несколько тонн жидкого гелия, деформировались трубы систем охлаждения и сами каналы, где циркулировали частицы.
Большой адронный коллайдер
15 из 19
В туннель коллайдера выплеснулось несколько тонн жидкого гелия, деформировались трубы систем охлаждения и сами каналы, где циркулировали частицы.
© Maximilien Brice/CERNРаботы по ремонту и модернизации заняли больше года. Только в начале ноября 2009 года была завершена установка системы защиты от подобных инцидентов - QPS (Quench Protection System - "система защиты от гашения сверхпроводящего состояния").
Большой адронный коллайдер
16 из 19
Работы по ремонту и модернизации заняли больше года. Только в начале ноября 2009 года была завершена установка системы защиты от подобных инцидентов - QPS (Quench Protection System - "система защиты от гашения сверхпроводящего состояния").
© Roy Langstaff/CERNВ середине октября было завершено охлаждение всех восьми секторов коллайдера до рабочей температуры - 1,9 Кельвина (271 градус Цельсия ниже нуля).
Большой адронный коллайдер
17 из 19
В середине октября было завершено охлаждение всех восьми секторов коллайдера до рабочей температуры - 1,9 Кельвина (271 градус Цельсия ниже нуля).
© Maximilien Brice/CERNСпециалисты ЦЕРНа намерены сперва провести столкновения на энергии предыдущей ступени ускорителя - 450 гигаэлектронвольт на пучок, и только затем доведут энергию до половины проектной - 3,5 тераэлектронвольт на пучок.
Большой адронный коллайдер
18 из 19
Специалисты ЦЕРНа намерены сперва провести столкновения на энергии предыдущей ступени ускорителя - 450 гигаэлектронвольт на пучок, и только затем доведут энергию до половины проектной - 3,5 тераэлектронвольт на пучок.
© Maximilien Brice, Claudia Marcelloni/CERNБАК будет работать в этом режиме до конца 2010 года, после чего он будет остановлен для подготовки к переходу к энергии в 7 тераэлектронвольт на пучок.
Большой адронный коллайдер
19 из 19
БАК будет работать в этом режиме до конца 2010 года, после чего он будет остановлен для подготовки к переходу к энергии в 7 тераэлектронвольт на пучок.
